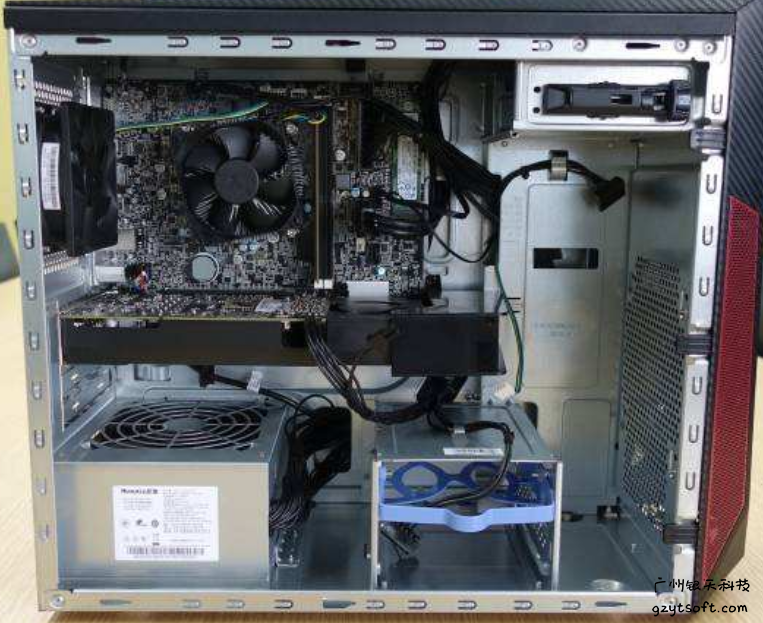

一、主板
广州修电脑一块主板首要由线路板和它下面的各种元器件组成
1.线路板
PCB印制电路板是全部电脑板卡所不可或缺的东东。它理论是由几层树脂材料粘合在一起的，外部选用铜箔走线。一般的PCB线路板分有四层，最上和最下
的两层是信号层，中心两层是接地层和电源层，将接地和电源层放在中心，这样便可简略地对信号线作出修正。而一些要求较高的主板的线路板可抵达6-8层或更 多。
T主板(线路板)是怎样制作出来的呢?PCB的制作进程由玻璃环氧树脂(Glass
Epoxy)或相似原料制成的PCB“基板”结尾。制作的第一步是光绘出零件间联机的布线，其办法是选用负片转印(Subtractive
transfer)的办法将规划好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，而且把剩下的部份给消弭。而假设制作的是双面板，那麼PCB的基板双面都会铺上铜箔。而要做多层板可将做好的两
块双面板用特制的粘合剂“压合”起来就行了。
接上去，便可在PCB板上间断接插元器件所需的钻孔与电镀了。在根据钻孔需求由机器设备钻孔之后，孔璧外头有必要通过电镀(镀通孔技艺，Plated-
Through-Hole technology，PTH)。在孔璧外部作金属处置后，能够让外部的各层线路能够彼此联接。
在结尾电镀之前，有必要先清掉孔内的杂物。这是因为树脂环氧物在加热后会发作一些化学变化，而它会掩盖住外部PCB层，所以要先清掉。根除与电镀行动都
会在化学进程中完毕。接上去，需求将阻焊漆(阻焊油墨)掩盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标明网印在线路板上，以标明各零件的方位，它不能够掩盖在任何布线或是金手指上，不然能够会减低可焊性或是电流联接的平稳性。此
外，假设有金属联接部位，这时“金手指”部份一般会镀上金，这样在拔出扩展槽时，才华确保高质量的电流联接。
终究，就是查验了。查验PCB能否有短路或是断路的情况，能够运用光学或电子办法查验。光学办法选用扫描以找出各层的缺点，电子查验则一般用飞针探
测仪(Flying-Probe)来查看全部联接。电子查验在寻找短路或断路比较精确，不过光学查验能够更简略侦测到导体间不正确空位的成果。
线路板基板做好后，一块制品的主板就是在PCB基板上根据需求配备上大大小小的各种元器件—先用SMT主动贴片机将IC芯片和贴片元件“焊接上去，再手工接插一些机器干不了的活，通过波峰/回流焊接工艺将这些插接元器件牢结实定在PCB上，所以一块主板就消费出来了。
其他，线路板要想在电脑上做主板运用，还需制成不同的板型。其间AT板型是一种罨?本板型，其特点是构造简略、价钱昂贵，其规范尺
寸??3.2cmX30.48cm，AT主板需与AT机箱电源等相分配运用，现已被选择。而ATX板型则像一块横置的大AT板，这样便于ATX机箱的电扇
对CPU间断散热，而且板上的许多内部端口都被集成在主板上，并不像AT板上的许多COM口、打印口都要依托连线才华输入。其他ATX还有一种Micro
ATX小板型，它最多可支撑4个扩展槽，增加了标准，降低了电耗与本钱。
2.北桥芯片
芯片组(Chipset)是主板的中心组成部分，依照在主板上的摆放方位的不同，一般分爲北桥芯片和南桥芯片，如Intel的i845GE芯片组由
82845GE GMCH北桥芯片和ICH4(FW82801DB)南桥芯片组成;而VIA
KT400芯片组则由KT400北桥芯片和VT8235等南桥芯片组成(也有单芯片的产品，如SIS630/730等)，其间北桥芯片是主桥，其一般能够
和不同的南桥芯片间断分配运用以完结不同的功用与功用。
北桥芯片一般供给对CPU的类型和主频、内存的类型和最大容量、ISA/PCI/AGP插槽、ECC纠错等支撑，一般在主板上挨近CPU插槽的方位，因为
此类芯片的发热量一般较高，所以在此芯片上装有散热片。
3.南桥芯片
南桥芯片首要用来与I/O设备及ISA设备相连，并担任料理间断及DMA通道，让设备作业得更顺畅，其供给对KBC(键盘控制器)、RTC(实时时钟控制
器)、USB(通用串行总线)、Ultra DMA/33(66)EIDE数据传输办法和ACPI(初级动力料理)等的支撑，在挨近PCI槽的方位。
4.CPU插座
CPU插座就是主板上装置处置器的外地。支流的CPU插座首要有Socket370、Socket 478、Socket 423和Socket
A几种。其间Socket370支撑的是PIII及新赛扬，CYRIXIII等处置器;Socket 423用于后期Pentium4处置器，而Socket
478则用于现在支流Pentium4处置器。 bbs.abcbit.com0cxu0eb
而Socket A(Socket462)支撑的则是AMD的毒龙及速龙等处置器。其他还有的CPU插座类型爲支撑腾跃/腾跃MMX及K6/K6-2等处置器的
Socket7插座;支撑PII或PIII的SLOT1插座及AMD ATHLON运用过的SLOTA插座等等。
最新的接口还有AMD64的754和939，腾跃的LGA775等等
5.内存插槽
内存插槽是主板上用来装置内存的外地。现在罕见的内存插槽爲SDRAM内存、DDR内存插槽，其它的还有后期的EDO和非支流的RDRAM内存插槽。需
要阐明的是不同的内存插槽它们的引脚，电压，功用功用都是不尽相反的，不同的内存在不同的内存插槽上不能沟通运用。关于168线的SDRAM内存和184 线的DDR
SDRAM内存，其首要表面不同在于SDRAM内存金手指上有两个缺口，而DDR SDRAM内存只需一个
6.PCI插槽 PCI(peripheral component
interconnect)总线插槽它是由Intel公司推出的一种部分总线。它界说了32位数据总线，且可扩展爲64位。它爲显卡、声卡、网卡、电视
卡、MODEM等设备供给了联接接口，它的根本作业频率爲33MHz，最大传输速率可达132MB/s。
7.AGP插槽 AGP图形怠慢端口(Accelerated Graphics
Port)是专供3D怠慢卡(3D显卡)运用的接口。它直接与主板的北桥芯片相连，且该接口让视频处置器与系统主内存直接相连，避免通过窄带宽的PCI总
线而构成系统瓶颈，增加3D图形数据传输速度，而且在显存缺少的情况下还能够调用系统主内存，所以它具有很高的传输速率，这是PCI等总线无法与其相比较
的。AGP接口首要可分爲AGP1X/2X/PRO/4X/8X等类型。
8.ATA接口
ATA接口是用来联接硬盘和光驱等设备而设的。支流的IDE接口有ATA33/66/100/133，ATA33又称Ultra
DMA/33，它是一种由Intel公司拟定的同步DMA协议，传统的IDE传输运用数据触发信号的单边来传输数据，而Ultra
DMA在传输数据时运用数据触发信号的中心，因而它具有33MB/S的传输速度。
而ATA66/100/133则是在Ultra
DMA/33的基础上展开起来的，它们的传输速度可分别抵达66MB/S、100M和133MB/S，只不过要想抵达66MB/S左右速度除了主板芯片组
的支撑外，还要运用一根ATA66/100共用40PIN的80线的共用EIDE排线。
此外，现在许多老式主板如I865系列等都供给了一种Serial
ATA即串行ATA插槽，它是一种彻底不同于并行ATA的老式硬盘接口类型，它用来支撑SATA接口的硬盘，其传输率可达150MB/S。`
9.软驱接口
软驱接口共有34根针脚，望文生义它是用来联接软盘驱动器的，它的外形比IDE接口要短一些。+n7J2}
10.电源插口及主板供电部分
电源插座首要有AT电源插座和ATX电源插座两种，有的主板上一起具有这两种插座。AT插座运用已久现已选择。而选用20口的ATX电源插座，选用了防插反规划，不会像AT电源相反因为插反而烧坏主板。除此而外，在电源插座接近一般还有主板的供电及稳压电路。
主板的供电及稳压电路也是主板的重要组成部分，它一般由电容，稳压块或三极管场效应管，滤波线圈，稳压控制集成电路块等元器件组成。此外，P4主板上一般还有一个4口共用12V电源插座。比特论坛
11.BIOS及电池
BIOS(BASIC INPUT/OUTPUT
SYSTEM)根本输出输入系统是一块装入了建议和自检次序的EPROM或EEPROM集成块。理论上它是被固化在计算机ROM(只读存储器)芯片上的一
组次序，爲计算机供给最终级的、最直接的硬件控制与支撑。除此而外，在BIOS芯片接近一般还有一块电池组件，它爲BIOS供给了建议时需求的电流。
罕见BIOS芯片的识别主板上的ROM
BIOS芯片是主板上独一贴有标签的芯片，一般爲双排直插式封装(DIP)，下面一般印有“BIOS”字样，其他还有许多PLCC32封装的BIOS。
后期的BIOS多爲可重写EPROM芯片，下面的标签起着保护BIOS内容的作用，因为紫外线照射会使EPROM内容丢掉，所以不能随意撕下。现在的 ROM
BIOS多选用Flash ROM(快闪可擦可编程只读存储器)，通过改写次序，能够对Flash ROM间断重写，方便地完结BIOS晋级。
现在市面上较盛行的主板BIOS首要有Award BIOS、AMI BIOS、Phoenix BIOS三种类型。Award BIOS是由Award
Software公司开发的BIOS产品，在现在的主板中运用最爲遍及。Award
BIOS功用较爲彻底，支撑许多新硬件，现在市面上主机板都选用了这种BIOS。
AMI BIOS是AMI公司出品的BIOS系统软件，开发于80年代中期，它对各种软、硬件的顺应性好，能确保系统功用的平稳，在90年代后AMI
BIOS运用较少;Phoenix BIOS是Phoenix公司产品，Phoenix
BIOS用于初级的原装品牌机和笔记本电脑上，其画面精练，便于操作，现在Phoenix已和Award公司吞并，一起推出具有两者标明的BIOS产品。
12.主板内外全部连线
主机外的连线虽然简略，但咱们要逐个弄清楚哪个接口插什麼配件、作用是什麼。关于这些接口，最简略的联接办法就是对准针脚，向接口方向平直地插出来并固定好。
电源接口(黑色)：担任给整个主机电源供电，有的电源供给了开关，笔者主张在不运用电脑的时分封闭这个电源开关。
PS/2接口(蓝绿色)：PS/2接口有二组，分别爲下方(靠主板PCB方向)紫色的键盘接口和上方绿色的鼠标接口(图2)，两组接口不能插反，不然将找不到相应硬件;在运用中也不能间断热拔插，不然会损坏相关芯片或电路
